概述:
HMZM 系列低壓電動機保護器用于保護額定工作電壓220V至660V的電動機。對電動機的過載、過熱、外 部故障、堵轉過流、相序、缺相不平衡、欠壓、欠功率、接地或漏電等故障引起的危害加以保護。
HMZM低壓電動機保護器可以測量電流信號,通過增加電壓模塊,可以測量電壓、有功功率、無功功 率、頻率、電能等電網參數,通過增加顯示模塊可以顯示所測量參數,方便用戶對電網情況進行監測。
HMZM低壓電動機保護器帶有標準485接口,采用MODBUS規約,規約方便用戶進行組網,也可選用 profibus規約。可以通過增加模擬量輸出模塊,輸出4-20mA模擬量信號,方便用進行集中控制。
HMZM低壓電動機保護器基于微處理器技術,采用模塊化設計結構,產品體積小,結構緊湊,安裝方便,在低壓控制終端柜和1/4模數及以上各種抽屜中可直接安裝使用。可與接觸器、電動機起動器等電器元 件構成電動機控制保護單元,適用于工廠、煤礦、石化、冶煉、電力等領域。

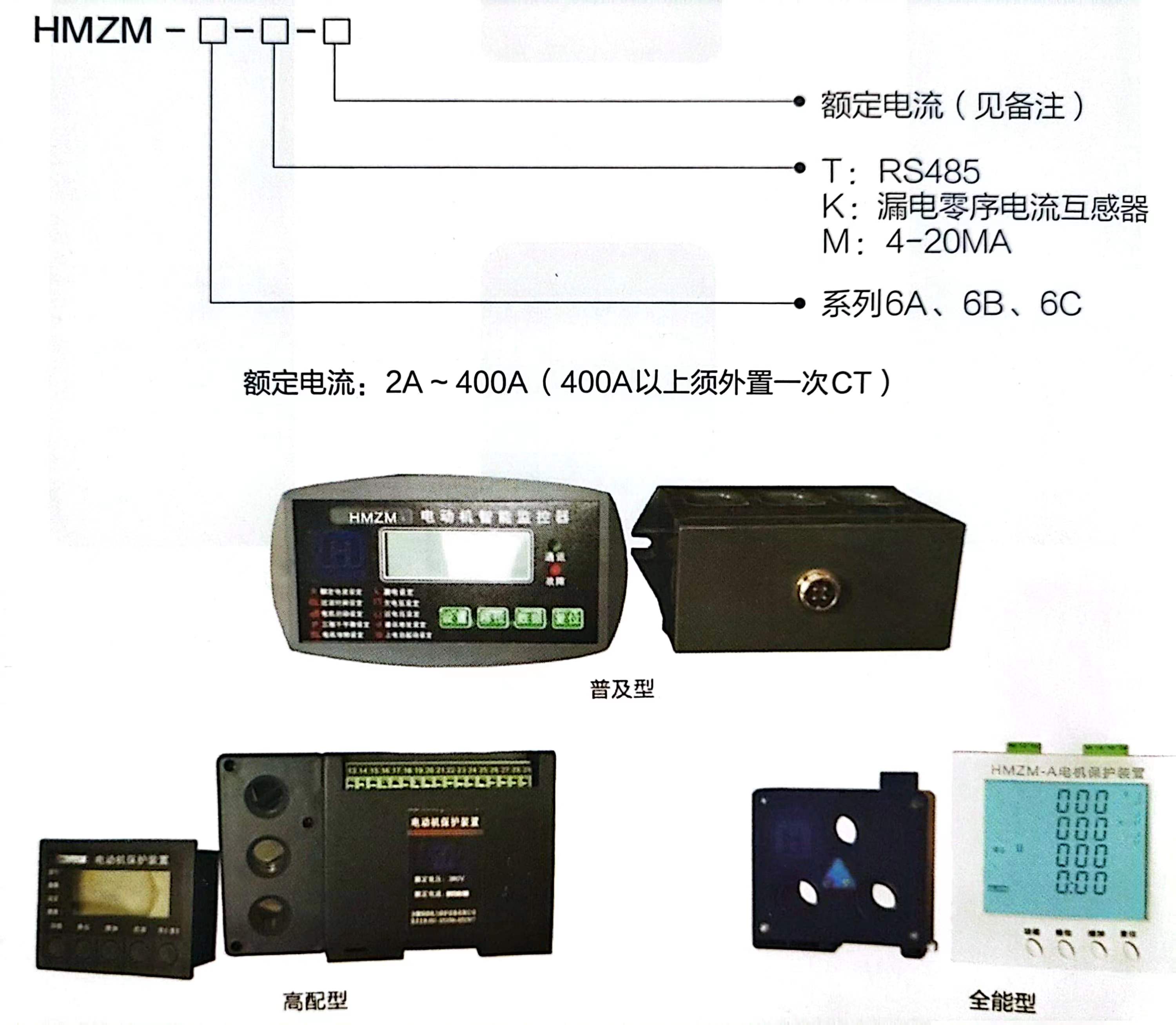

設計選型 :

結構組成:
裝置由主體模塊和各種輔助模塊組成:主體模塊完成測量、保護等主要功能,輔助模塊是與主體模塊相 配合,主要有顯示模塊、外置電流互感器。
1. 主體模塊是低壓電動機保護器的主要組成部分,由互感器模塊與信號處理模塊組成,可以在其中增 加溫度模塊、電壓模塊、漏電測量模塊、模擬量輸出模塊等來完成完整的測量與保護功能。

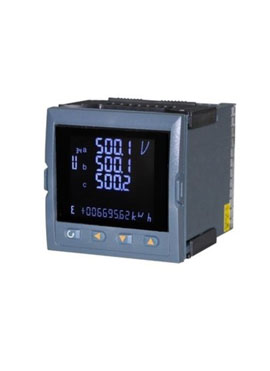

2.顯示模塊通過人機界面顯示測量和設定參數,并能對部分參數進行設置操作。顯示模塊采用液晶顯 示方式,用戶可以根據提示對控制器進行各種設定和讀取電量參數。
3.可根據現場需要及電流范圍來選擇電流互感器,共有內置電流互感器、外置電流互感器二種。
功能配置表:
型號功能 | 6A | 6B | 6C | |
保護功能 | 短路保護 | √ | √ | |
堵轉保護 | ||||
定時限過流保護 | ||||
反時限過流保護 | ||||
欠載保護 | ||||
過載保護 | ||||
缺相/不平衡保護 | ||||
零序過流保護 | 選配 | 選配 | 選配 | |
TE時間保護 | √ | √ | ||
欠壓保護 | ||||
過壓保護 | ||||
工藝連聯鎖 | √ | |||
晃電再起動 | 選配 | |||
溢出故障 | √ | |||
起動超時保護 | ||||
相序保護 | √ | |||
測量功能 | 電壓測量 | 三相 | 三相 | |
電流測量 | ||||
功率測量 | 總和 | 總和 | ||
功率因素 | 總和 | 總和 | ||
頻率測量 | A相 | A相 | ||
電能測量 | 總和 | 總和 | ||
漏電電流測量 | ||||
控制 | 開關遙控 | 2路 | 1路 | 1路 |
保護跳閘輸出 | 1路 | 1路 | 1路 | |
報警接點輸出 | 1路 | 2路 | 2路 | |
開入量輸入 | 8路 | 可選配1路 | 可選配1路 | |
模擬量輸出4~20mA | 可選配2路 | |||
起動方式 | 直接起動 | |||
雙向起動 | ||||
雙速起動 | ||||
星三角起動 | ||||
其他起動 | ||||
保護控制起動 | ||||
事件 | 保護事件記錄 | |||
系統時鐘 | ||||
通信 | 標準RS-485接口 | 液晶顯示 | 液晶顯示 | |
顯示模塊 | 液晶顯示 | |||
適用條件 :
環境溫度:工作: -25℃~55℃;極限、運輸、儲存時-40℃~80℃;
相對濕度: 25℃時20%~90%;
大氣壓力: 79.5kPa~106.0kPa (海拔2500m及以下,高海拔可定制)。
